サニタリーセントリヒューガルポンプSE型 【Type SE】



作業の前に 必要工具 分解手順 組立手順

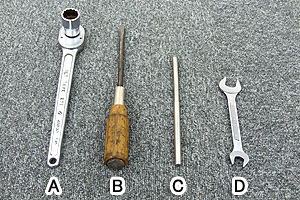

工具名称 使用目的
A ラジェット インペラナットの取り外し・取り付け
B マイナスドライバー ケーシングカバーとブラケットの取り外し
C 棒 (ドライバーで代用可) インペラナット取り外し・取り付け時の固定用
D スパナまたはメガネレンチ ナイロンナット取り外し・取り付け
※ ウエス等の布 部品を傷つけないように保護する

【インペラナット】
型式 ナットサイズ 工具サイズ
SE32-08 M10 17mm
SE32-15 M12 19mm
SE32-22
SE40-15
SE40-22
SE40-37 M14 22mm
SE40-55
SE40-75
SE50-37
SE50-55
SE50-75
SE50-110 M18 27mm
SE50-150
SE50-190
SE76-110
SE76-190
SE76-220 M20 30mm
SE76-300
SE76-370
SE100-220
SE100-300
SE100-370
【ナイロンナット】
型式 ナットサイズ 数量 工具サイズ
SE32-08 M8 4個 13mm
SE32-15
SE32-22
SE40-15 M10 17mm
SE40-22
SE40-37
SE40-55
SE40-75
SE50-37
SE50-55
SE50-75
SE50-110 M10 6個 17mm
SE50-150
SE50-190
SE76-110
SE76-190
SE76-220
SE76-300 8個
SE76-370
SE100-220
SE100-300
SE100-370
