サニタリー自吸式セントリヒューガルポンプSPL型 【Type SPL】


このページでは、製造年月日が2012年12月25日以降のサニタリー自吸式セントリヒューガルポンプSPL型 【Type SPL】のメンテナンス方法を解説しております。  ※ご不明な点がございましたらお問い合せください。
2012年12月24日以前は、こちらをクリックしてページを切り替えてください。

作業の前に 必要工具 分解手順 組立手順

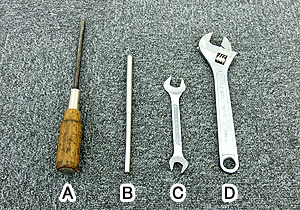

工具名称 使用目的
A マイナスドライバー ケーシングカバーとブラケットの取り外し
B 棒 (ドライバーで代用可) スクリュー・インペラの取り外し・取り付け
C スパナまたはメガネレンチ ナイロンナットの取り外し・取り付け
D モンキースパナ インペラ押さえナットの取り外し・取り付け
ウエス等の布 部品を傷つけないように保護する

【インペラ押さえナット】
型式 工具サイズ
SPL50-15 22mm
SPL50-22
SPL65-37 27mm
SPL65-55
SPL65-75
SPL80-110 32mm
SPL80-150
SPL80-190
【ナイロンナット】
型式 ナットサイズ 数量 工具サイズ
SPL50-15 M10 4個 17mm
SPL50-22
SPL65-37
SPL65-55
SPL65-75
SPL80-110 6個
SPL80-150
SPL80-190
