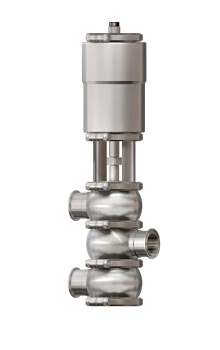

Home >> 製品情報 >> バルブ >> ユニバーサルバルブ（3000シリーズ） >> エアー駆動バルブ（単作動）　【Type B111M-3100（B111D-3100）】

選択してください 標準仕様 特長 バルブ型式記号 バルブ形式一覧表 駆動部・バルブ部 弁とシリンダの組合せ・エアー配管図 シリンダ選定表・シリンダ空気消費量・シリンダ口径 軸シール部 構造図 スイッチボックス      CADをダウンロードする    カタログを請求する ■流体圧力 0.4MPa / 操作空気圧 0.4MPa時 (4.5S以上はお問い合せ下さい。) Nom.size ID A B C MAX E Cylinder Type mass kg ヘルール ネジ 1.0S 23 55 90 176 48 S63 4.2 1.5S 35.7 70 96.5 202 61 S80 6.2 2.0S 47.8 82 138 240 76 S100B 11.0 2.5S 59.5 105 144 244 88 S125 15.0 3.0S 72.3 110 160 244 100 S160 23.0 3.5S 85.1 125 166.5 244 113 S160 27.6 4.0S 97.6 155 204 298 138 S200B 46.2
