Home >> 製品情報 >> バルブ >> ユニバーサルバルブ（3000シリーズ） >> エアー駆動バルブ（複作動）　【Type B111M-3300（B111D-3300）】

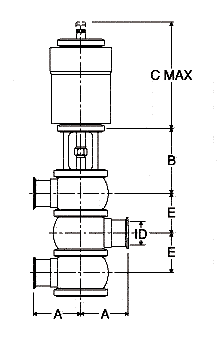

選択してください 標準仕様 特長 バルブ型式記号 バルブ形式一覧表 駆動部・バルブ部 弁とシリンダの組合せ・エアー配管図 シリンダ選定表・シリンダ空気消費量・シリンダ口径 軸シール部 構造図 スイッチボックス      CADをダウンロードする    カタログを請求する ■流体圧力 0.5MPa / 操作空気圧 0.4MPa時 (4.5S以上はお問い合せ下さい。) Nom.size ID A B C MAX E Cylinder Type mass kg ヘルール ネジ 1.0S 23 55 90 176 48 W63 4.2 1.5S 35.7 70 96.5 178 61 W63 5.1 2.0S 47.8 82 138 240 76 W80B 10.6 2.5S 59.5 105 144 244 88 W80B 13.0 3.0S 72.3 110 160 244 100 W100 16.2 3.5S 85.1 125 166.5 244 113 W125 22.0 4.0S 97.6 155 204 298 138 W160B 42.6
