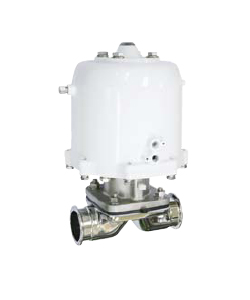

エアー駆動バルブ（複作動）　【Type BPN1414(E1)】


  この製品の参考資料       カタログ カタログを請求する

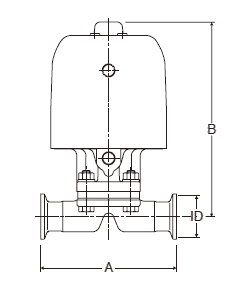

Nom.size アクチュエータ型式 ID A B 流体圧力(MPa) Type Mass kg
PN14N-
8A 05S 10.5 90 70 1.0 BPN1414(E1)N-TX/CE-8 1.0
10A 05S 14.0 90 70 1.0 BPN1414(E1)N-TX/CE-10 1.0




Nom.size アクチュエータ型式 ID A B 流体圧力(MPa) Type Mass kg
PN14NB-
15A 07B 17.5 102 145 1.0 BPN1414(E1)NB-TX/CE-15 1.1
1.0S 09B 23.0 127 177 1.0 BPN1414(E1)NB-TX/CE-25 1.7
1.5S 12B 35.7 159 196 1.0 BPN1414(E1)NB-TX/CE-40 3.0
2.0S 16B 47.8 191 237 1.0 BPN1414(E1)NB-TX/CE-50 5.9

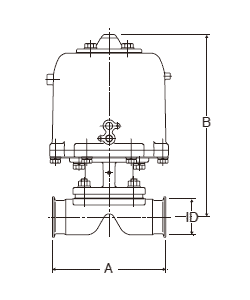

Nom.size アクチュエータ型式 ID A B 流体圧力(MPa) Type Mass kg
PN14N-
2.5S 16B 59.5 216 297 1.0 BPN1414(E1)N-TX/CE-65 10.1
3.0S 20B 72.3 254 368 1.0 BPN1414(E1)N-TX/CE-80 18.2
4.0S 20B 97.6 305 386 0.6 BPN1414(E1)N-TX/CE-100 25.4
25B 425 1.0 30.1
