エアー駆動バルブ（複作動）　【Type F11D-3300】

■流体圧力 0.5MPa / 操作空気圧 0.4MPa時

(4.5^S以上はお問い合せ下さい。)

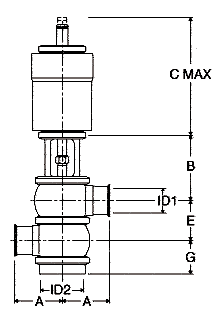

Nom.size	ID	ID2	A	B	C MAX	E	G	Cylinder Type	Mass kg
Nom.size	ID	ID2	ヘルールネジ	B	C MAX	E	G	Cylinder Type	Mass kg
1.0^S	23	47.8	55	90	176	48	49	W63	4.0
1.5^S	35.7	59.5	70	96.5	178	61	55.5	W63	4.8
2.0^S	47.8	85.1	82	138	240	76	68	W80B	10.3
2.5^S	59.5	97.6	105	144	244	88	74	W80B	12.2
3.0^S	72.3	108.3	110	160	244	100	85	W100	14.0
3.5^S	85.1	133.8	125	166.5	244	113	91.5	W125	18.7
4.0^S	97.6	159.2	155	204	298	138	114	W160B	37.1
