※設定圧力をご指定ください。
※空気圧で強制的に開くことができます。

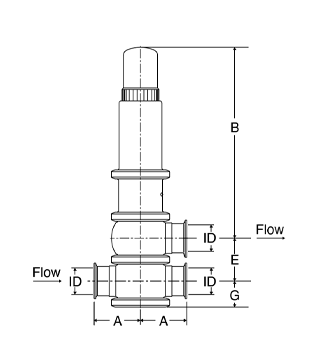

| Nom.size |
ID |
A |
B |
E |
G |
設定圧力範囲 |
Mass kg |
ヘルール
ネジ |
| 1.0S |
23 |
55 |
254 |
48 |
33 |
0.05～0.8MPa |
3.9 |
| 1.5S |
35.7 |
70 |
261 |
61 |
39.5 |
0.05～0.4MPa |
4.6 |
| 2.0S |
47.8 |
82 |
338 |
76 |
47 |
0.05～0.5MPa |
9.3 |
| 2.5S |
59.5 |
105 |
369 |
88 |
53 |
0.05～0.5MPa |
12.3 |
| 3.0S |
72.3 |
110 |
430 |
100 |
59 |
0.05～0.26MPa |
16.5 |
| 3.5S |
85.1 |
125 |
437 |
113 |
66 |
0.05～0.19MPa |
19.4 |
| 4.0S |
97.6 |
155 |
454 |
138 |
83 |
0.05～0.14MPa |
28.6 |
|
