手動L型ダイヤフラムバルブ 【Type NBS-L-MH】
選択してください
標準仕様
バルブ型式記号

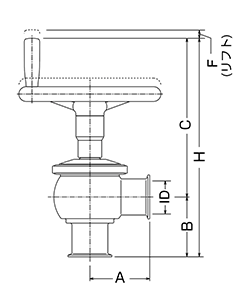

構造図
CADをダウンロードする
カタログを請求する
Nom.size
ID
A
B
C
F
H
Mass kg
2.0
S
47.8
82
82
260
12
342
3.9
2.5
S
59.5
105
105
278
15
383
6.1
3.0
S
72.3
110
110
290
18
400
7.7
