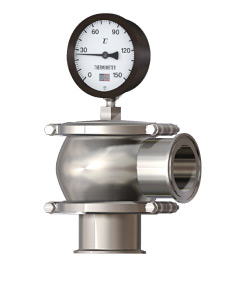

インラインサニタリー温度計　【Type TGL】


  この製品の参考資料     CAD CADをダウンロードする   カタログ カタログを請求する


(4.5S以上はお問い合せ下さい。)

Nom.size ID A B Mass kg
ヘルール
ネジ
1.0S 23 55 111.5 1.9
1.5S 35.7 70 118 2.3
2.0S 47.8 82 147 3.9
2.5S 59.5 105 153 5.1
3.0S 72.3 110 159 5.9
3.5S 85.1 125 166 7.6
4.0S 97.6 155 183 13.4

Size 指示計 D
1.0S～1.5S φ75 88
2.0S～4.0S φ100 115
